COMPACT 2010
Două site. Trei fracțiuni.

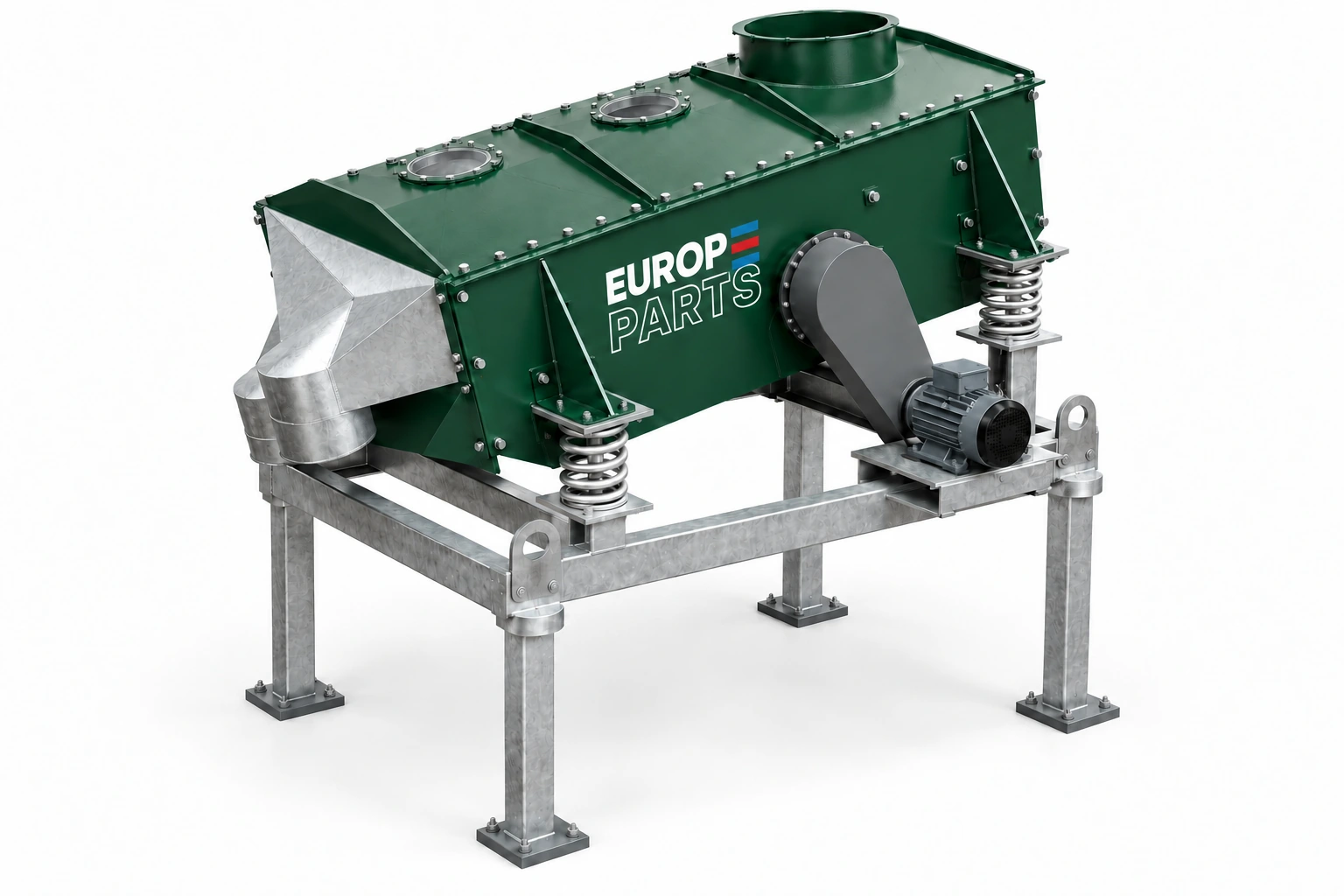

Ciur vibrant închis pentru clasificarea granulometrică a materialelor fine, cu două etaje de 1.000 × 2.000 mm și configurație de referință de 3 mm / 250 µm.
O soluție compactă pentru pregătirea sorturilor minerale înainte de etapele ulterioare de procesare. Corpul închis, cele două ferestre de inspecție și evacuările separate organizează controlul fluxului de material.
Separare la 3 mm și 250 micrometri.
Materialul intră prin racordul superior din spate și traversează două etaje de cernere. Fiecare sort are traseul său de evacuare.
Material reținut pe sita superioară de 3 mm, pentru o alimentare limitată la 5 mm.
Material trecut prin primul etaj și reținut pe sita de 250 µm.
Material trecut prin ambele site și colectat separat.
Fracțiunea superioară este, în mod general, peste 3 mm. Intervalul 3–5 mm presupune alimentare cu dimensiune maximă de 5 mm. La limita de separare există o tranziție granulometrică; eficiența se verifică pe material.
Construcție compactă, acces la punctele esențiale.
Corpul de cernere
Carcasa din tablă cu îmbinări prin șuruburi este susținută pe arcuri elicoidale. Capacul include două ferestre de observare din Plexiglas; racordul din spate este alimentarea. Geamurile permit verificarea vizuală a deplasării materialului.
Șasiu și antrenare
Șasiul și suporții folosesc profile NPU. Configurația include picioare de 1,2 m sub șasiu, motor lateral și contragreutate pe partea opusă a mecanismului. Jgheaburile de evacuare sunt decalate pentru separarea traseelor.
Date tehnice ale configurației de referință
| Parametru | Configurație |
|---|---|
| Model | COMPACT 2010 |
| Etaje de cernere | 2 |
| Dimensiune utilă site | 1.000 × 2.000 mm pe etaj |
| Suprafață de cernere | 2 m² pe etaj; 4 m² cumulat |
| Deschideri site | 3 mm și 250 µm (0,25 mm) |
| Obiectiv de debit al aplicației | 2 t/h, de confirmat prin probe pe material |
| Putere motor | 4 kW |
| Amprentă de transport indicată | 2.000 × 3.000 mm |
| Masă aproximativă | 1.500 kg |
| Picioare sub șasiu | 1,2 m |
| Observare / alimentare | 2 ferestre Plexiglas; 1 racord posterior de alimentare |
| Structură de susținere | Profile NPU și arcuri elicoidale |
Înălțimea totală de transport și configurația de demontare se confirmă în desenul de ansamblu. Suprafața cumulată a celor două site nu dublează debitul utilajului. Capacitatea depinde de distribuția granulometrică, umiditate, densitate, alimentare și tendința de colmatare.
Clasificarea mineralelor începe cu dimensiunea particulelor.
COMPACT 2010 poate fi evaluat pentru separarea pe clase dimensionale a materialelor minerale, inclusiv în pregătirea fluxurilor ce conțin minerale valoroase. Ciurul realizează o separare granulometrică; concentrarea după densitate, magnetism sau compoziție necesită echipamente și etape distincte.
Pentru o selecție corectă, sunt necesare o probă reprezentativă, curba granulometrică, umiditatea și debitul solicitat. La 250 µm, verificarea comportamentului materialului pe sită este esențială înainte de asumarea capacității.
Întrebări frecvente
Poate procesa 2 tone pe oră?
2 t/h este obiectivul aplicației de referință. Confirmarea se face pe materialul real, cu alimentare controlată și sitele selectate; nu este o capacitate universală pentru orice mineral.
Cele trei racorduri de pe capac sunt intrări?
Racordul posterior, mai înalt, este alimentarea. Celelalte două deschideri sunt ferestre de observare cu Plexiglas.
Este potrivit pentru recuperarea mineralelor valoroase?
Poate pregăti clase granulometrice pentru un proces de recuperare. Ciurul separă după dimensiune și nu înlocuiește o etapă de concentrare gravitațională sau altă separare specifică mineralului.
Europe Parts · Configurație pentru amplasamentul dumneavoastră
Porniți de la datele procesului.
Trimiteți cerințele pentru COMPACT 2010, materialul procesat, debitul de lucru și planul amplasamentului. Pregătim selecția echipamentelor, configurația și limitele de furnitură.
