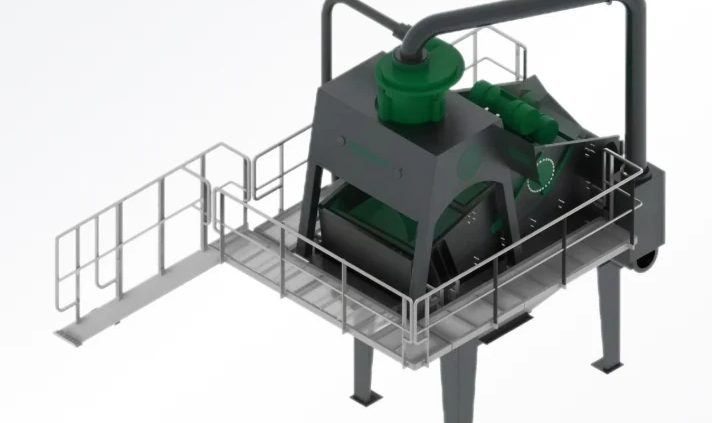

Elkamak ECP120 — spălare și deshidratare nisip
Grup de spălare a nisipului cu hidrociclon, pompă de șlam și ciur de deshidratare. Configurația ECP120 utilizează 1 × Ø500 mm și este dimensionată pentru aplicații de până la 120 t/h de nisip.
Producător: Elkamak · Furnizor în România: Europe Parts
Aplicație și funcționare
Elkamak ECP120 combină clasificarea hidraulică și deshidratarea mecanică pentru recuperarea nisipului din circuitul de spălare a agregatelor. Amestecul apă–nisip este pompat către hidrociclon; fracția recuperată este dirijată spre ciur, iar preaplinul cu particule fine este colectat pentru tratarea apei.
Separarea prin hidrociclon susține controlul fracției fine și reduce pierderea nisipului util în circuitul de decantare. Ciurul evacuează produsul deshidratat spre banda de stocare. Rezultatul depinde de distribuția granulometrică, presiunea de alimentare și proporția de argilă.
Integrare cu reciclarea apei
Preaplinul se racordează la un decantor cu floculare. Apa clarificată revine în instalația de spălare, în timp ce nămolul separat este transferat către etapa de gestionare prevăzută în proiect.
Integrare în fluxuri de sortare umedă, cu dimensionarea circuitului de apă și a fracțiilor rezultate.
Configurația tehnică prezentată
| Parametru | Configurație |
|---|---|
| Producător / model | Elkamak / ECP120 |
| Capacitate de nisip | Până la 120 t/h, în condițiile aplicației dimensionate |
| Hidrocicloane | 1 × Ø500 mm; generația a 5-a |
| Ciur de deshidratare | 1.200 × 3.500 mm, două etaje |
| Pompă de șlam | 200/150; motor 37 kW |
| Debit hidraulic de dimensionare | Până la 200 m³/h; verificat la punctul Q–H și densitatea amestecului |
Datele descriu configurația de referință. Selecția finală se stabilește pe baza materialului, debitului și condițiilor de montaj.
Întrebări frecvente
Hidrociclonul înlocuiește decantorul?
Nu. Hidrociclonul recuperează și clasifică nisipul, iar decantorul separă particulele fine din apa care trebuie recirculată.
Capacitatea de nisip este capacitatea întregii stații?
Nu. Valoarea se referă la fluxul de nisip al acestui echipament. Debitul total al instalației se calculează separat.
Dimensionăm soluția pentru instalația dumneavoastră
Trimiteți debitul de lucru, caracteristicile materialului și schița amplasamentului. Europe Parts pregătește selecția echipamentelor și limitele de furnitură pentru aplicația dumneavoastră.
